DR模式概述

DR模式是通过改写请求报文的目标MAC地址，将请求发给真实服务器的，而真实服务器响应后的处理结果直接返回给客户端用户。DR模式可以极大的提高集群系统的伸缩性。但是要求调度器LB与真实服务器RS都有一块网卡连接到同一物理网段上，必须在同一个局域网环境。DR模式是互联网使用比较多的一种模式。如果要提供互联网业务，要求每台服务器都具有外网IP地址

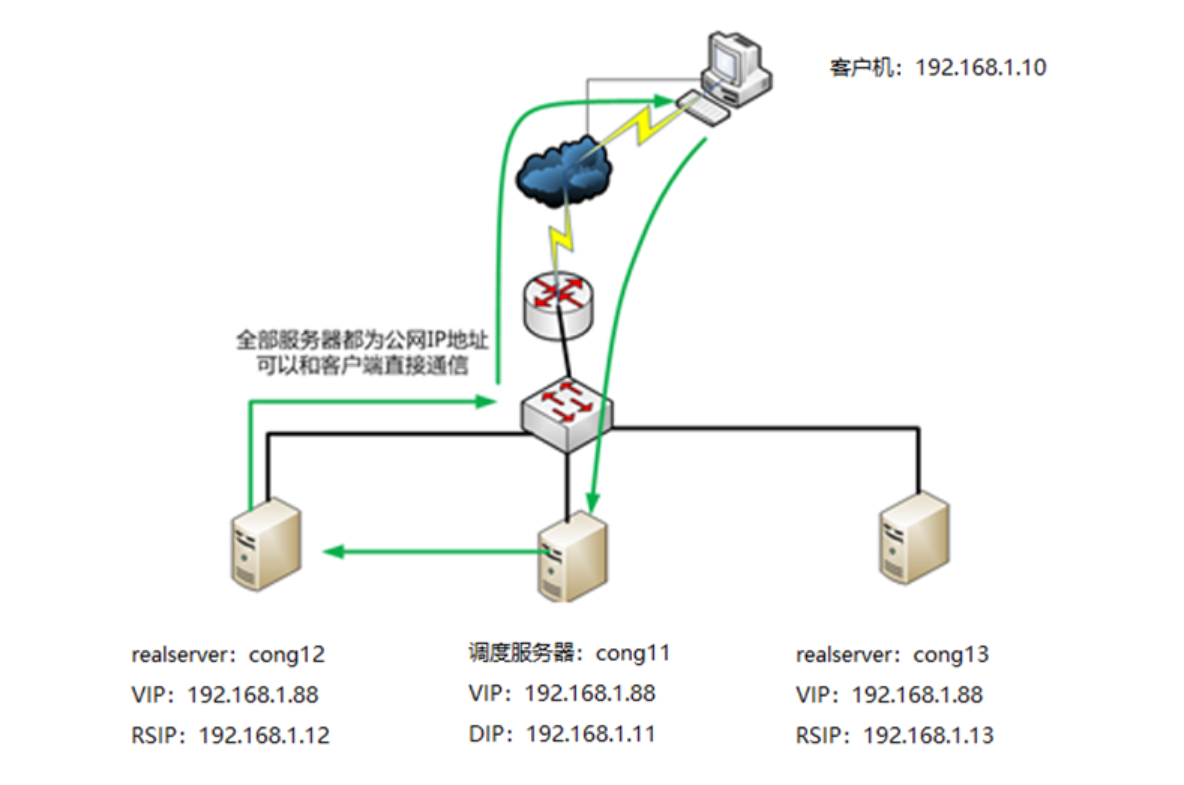

DR模式工作原理

客户端192.168.1.10向目标vip：192.168.1.88发出请求
调度器收到客户端请求后，根据负载均衡算法选择一台active的realserver（假设是cong12），并把数据包的目标地址的MAC地址修改为cong12的MAC地址，然后把数据包发送到内网里。
cong12服务器在局域网收到这个数据包，发现数据包的目的地址和本机匹配（因为所有的realserver配置了相同的VIP），MAC地址和本机匹配，于是这个包被合法接受，开始处理数据包，随后重新封装报文，发送到局域网。
注意：RS**返回响应时，直接向源IP（即客户端的IP）返回数据包，不再经过LVS调度器。**
如果client与LVS同一网段，那么client(192.168.1.10)将收到这个回复报文。如果跨了网段，那么报文通过gateway/路由器经由Internet返回给用户。
lvs-dr做的事情很少，也很简单，所以它的效率很高，不比硬件负载均衡设备差多少。数据包、数据帧的大致流向是这样的：client --> lVS --> RS --> client

DR模式特点

保证前端路由将目标地址为VIP报文统统发给DireActor Server，而不是RSA
RS可以使用私有地址；也可以是公网地址，如果使用公网地址，此时可以通过互联网对RIP进行直接访问
RS跟Director Server必须在同一个物理网络中
所有的请求报文经过Director Server，但响应报文不会经过Director Server
不支持地址转换，也不支持端口映射
RS可以是大多数常见的操作系统
RS的网关绝不允许指向DIP
RS上的lo接口配置VIP地址

缺陷：唯一的缺陷在于它要求LVS调度器及所有应用服务器在同一个网段中，因此不能实现集群的跨网段应用。

配置LVS-DR集群

DR模式要求三个节点VIP要在相同网段注意！

配置vip

ip addr add 192.168.1.88/24 dev  ens33

创建负载均衡策略

ipvsadm -A -t 192.168.1.88:80 -s rr

ipvsadm -a -t 192.168.1.88:80 -r 192.168.1.22:80 -g
ipvsadm -a -t 192.168.1.88:80 -r 192.168.1.23:80 -g

ipvsadm --save -n > /etc/sysconfig/ipvsadm

后端两台服务器相同配置

关闭ARP转发

同一个广播域: 配置了多个相同的VIP 是不允许的, 要想实现，就必须让外面的网络, 无法发现这个VIP的存在。因此在Linux里面, 可以修改内核参数, 实现接口IP的广播不响应、不广播。

#临时修改
echo 1 > /proc/sys/net/ipv4/conf/ens33/arp_ignore
arp_ignore:定义了网卡在响应外部ARP请求时候的响应级别，即当ARP请求发过来后发现自己正是请求的地址是否响应。

0：默认值，不管哪块网卡接收到了ARP请求，只要发现本机有这个MAC都给与响应

1：总是使用最合适的网卡来响应，一个主机有多块网卡，其中一块网卡接收到了ARP请求，发现所请求的MAC是本机另一块网卡的，这个时候接收到ARP请求的这块网卡就一定不响应，只有发现请求的MAC是自己的才给与响应。

#临时修改
 [root@cong12 ~]# echo 2 >  /proc/sys/net/ipv4/conf/ens33/arp_announce
arp_announce: 的作用是控制系统在对外发送arp请求时，如何选择arp请求数据包的  源IP地址。
有三个值：
0：默认值，允许使用任意网卡上的IP地址作为arp请求的源IP。
1：尽量避免使用不属于该发送网卡子网的本地地址作为发送arp请求的源IP地址。
2：选择该发送网卡上最合适的本地地址作为arp请求的源IP地址。

#永久修改(注意网卡名称)
net.ipv4.conf.ens33.arp_ignore = 1
net.ipv4.conf.ens33.arp_announce = 2
或：
net.ipv4.conf.ens33.arp_ignore = 1
net.ipv4.conf.ens33.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

配置虚拟IP地址（VIP）

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
------
DEVICE=lo:0
IPADDR=192.168.1.88
NETMASK=255.255.255.255
ONBOOT=yes
NAME=loopback
------

重启网卡

systemctl restart network
